امپدانس پر یونیت (Per Unit Impedance)

امپدانس پریونیت ترانسفورماتور، در واقع بیانگر افت ولتاژ در حالت بار کامل (Full Load) هست. مثلاً اگر امپدانس پریونیت یک ترانس 6٪ باشه، یعنی در حالت بار کامل، ولتاژ خروجی حدود 6٪ کمتر از ولتاژ بی‌باری خواهد بود.

فرمول ساده برای درک این موضوع:

ولتاژ نامی x امپدانس پر یونیت = افت ولتاژ

این مقدار معمولاً در دیتاشیت ترانسفورماتور ذکر می‌شه و برای طراحی دقیق باید در نظر گرفته بشه.

Tap Changer چیست؟

تپ چنجر ابزاریه که به کمک اون می‌تونیم نسبت تبدیل ترانسفورماتور رو کمی تغییر بدیم تا ولتاژ خروجی رو تنظیم کنیم. در بسیاری از ترانس‌ها، تپ چنجر دارای پنج پله تنظیمه:

• –5%
• –2.5%
• 0%
• +2.5%
• +5%

این یعنی می‌تونیم ولتاژ خروجی رو تا 5٪ بالا یا پایین ببریم تا افت ولتاژ ناشی از بار یا کابل‌ها جبران بشه.

مثال کاربردی

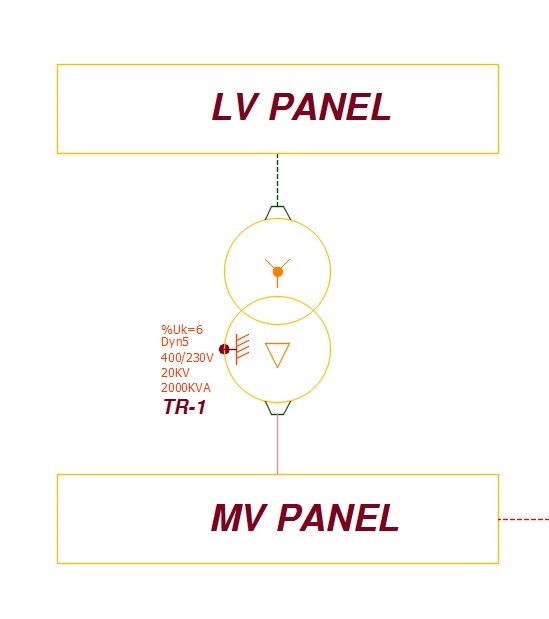

فرض کنیم یک ترانسفورماتور با ظرفیت 1600 کیلوولت آمپر داریم که امپدانس پریونیت اون 6٪ هست. حالا اگر تپ چنجر رو روی +5٪ تنظیم کنیم، در حالت بار کامل (Full Load)، هنوز حدود 1٪ افت ولتاژ بعد از ترانس باقی می‌مونه:

1% = 5% – 6%

یعنی در بهترین حالت، نمی‌تونیم افت ولتاژ رو کاملاً حذف کنیم—فقط می‌تونیم اون رو کنترل کنیم.
